پچ کورد فیبر نوری SC/upc - SC/apc سینگل مود نگزنس

0
5/5

ویژگی ها

نوع کانکتور :  SC-SC

برند : نگزنس

برش کانکتور ( نوع پولیش ) :  UPC-APC

نوع فیبر :  سینگل مد

ساختار انتقال دیتا : Duplex

طول : قابل انتخاب در متراژ های 1 ، 2 ، 3 ، 5 ، 10 ، 20 و 30 متری بر اساس انتخاب شما

رنگ : زرد

جنس روکش : PVC

ضخامت فیبر : 3.0 میلی متر

استاندارد کابل : G652D

برای مشاهده قیمت دقیق ، متراژ کابل را انتخاب فرمائید :

شناسه محصول: c327a2549445-1 دسته:
موجود
  • گارانتی بر اساس انتخاب مشتری
  • ارسال 2 ساعته کالا در تهران

47,000 تومان

صاف

ارسال سریع کالا

ضمانت اصالت کالا

ضمانت بهترین قیمت

مشاوره رایگان

توضیحات

پچ کورد فیبر نوری SC/upc – SC/apc سینگل مود نگزنس :

کابل های فیبر نوری از مهم ترین تجهیزات در شبکه های مخابراتی می باشند که ارسال اطلاعات در آنها با کمک پالس های نوری انجام میشود.

این کابل ها دارای هسته شیشه ای یا پلاستیکی بوده و چیزی شبیه به روکش اطراف آن را احاطه نموده و در نهایت اطلاعات به پالس های نوری تبدیل و با نور هدایت میشوند.

معرفی  کانکتور فیبر نوری مدل  SC :

از جنس پلاستیک با مغزی سرامیک ساخته شده و به صورت تک قل و یا دو قلو در بازار یافت می شود .

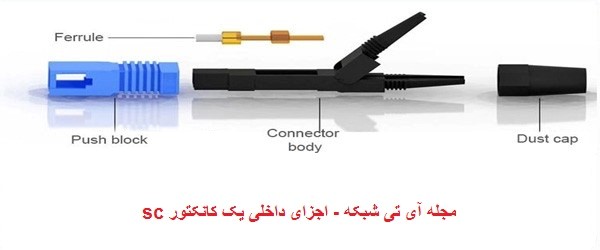

ساختار داخلی کانکتور فیبر :

مهمترین بخش یک کانکتور فرول (ferrule) می باشد . فرول صرفا یک تیوب خالی از جنس عمداتا سرامیک بوده که مغزی فیبر نوری در داخل آن قرارگرفته تا بتوان با فیبر روبرو هم تراز گردد .

فیبر نوری بعد از بریدن نیاز به صیقلی شدن دارد که به این عمل پولیش شدن گویند .



ساختار داخلی کانکتور فیبر

ساختار داخلی کانکتور فیبر

انواع کانکتور های pc ، APC و UPC

انواع کانکتور های pc ، APC و UPC

انواع کانکتور های PC ، APC و UPC چیست و چرا مهم است :

همانطور که بیان گردد ، فرول و فیبر برای اتصال به فرول و فیبر نوری مقابل پولیش شده و دقیقا در یک راستا قرار می گیرند . مشکلی که وجود دارد این است که همیشه لایه ای از هوا مابین دو فرول باعث شکست نور و افت کیفیت اتصال می شود . تصویر زیر گویای این مفهوم است :

انواع کانکتور های pc ، APC و UPC

انواع کانکتور های pc ، APC و UPC

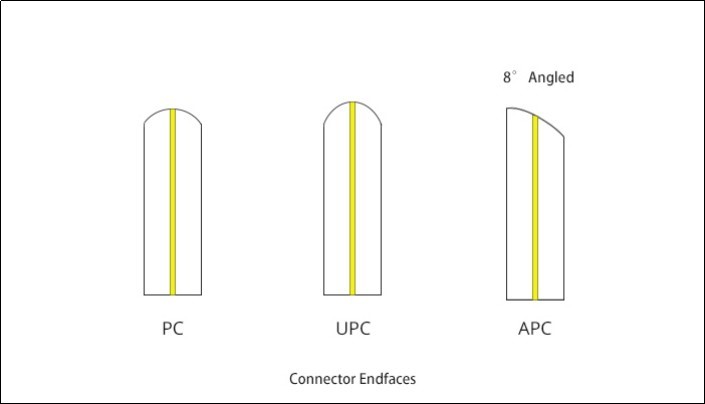

برای کاهش این لایه هوا ، فرول به مدل های مختلفی پالیش می شود تا اتصال با کیفیت تری ارائه نماید . این روش های پولیش فیبر و فرول باعث به وجود آمدن کانکتور هایی با استاندارد های pc ، APC و UPC شده است . در حالت PC فرول به صورت محدب میشود . در حالت  UPC فرول محدب شده و فیبر به صورت گنبدی از فرول برون میزند و در نهایت در مدل APC فرول و فیبر با زاویه 8 درجه بریده میشود .

تفاوت برش های فیبر

تفاوت برش های فیبر

APC   بهترین و PC  ضعیف ترین نوع کانکتور های موجود هستند و نشان می دهند که انعکاس و افت نور در یک اتصال چقدر می باشد . برای تشخیص این موضوع از رنگ استفاده شده است . کانکتور های APC به رنگ سبز و کانکتور های UPC به رنگ آبی و یا کرم عرضه می شوند .



انواع کانکتور های فیبر نوری و تفاوت ها

انواع کانکتور های فیبر نوری و تفاوت ها
