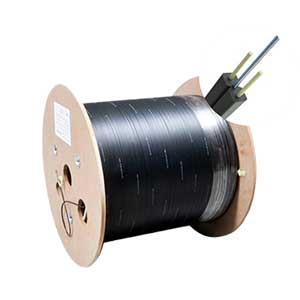

کابل دراپ 4 کور 2 مهار فوجیکورا ایندور

کابل دراپ 4 کور 2 مهار فوجیکورا ایندور :

کابل دراپ 4 کور 2 مهار فوجیکورا ایندور یک رشته کابل فیبر نوری تخت با 4 تار فیبر نوری بوده که از آن دو رشته کابل فلزی محافظت می نماید . کاربرد کابل‌های دراپ اتصال کابل فیبر نوری از ورودی ساختمان در جلوی منزل شما تا داخل واحد شما و باکس فیبر نوری نصب شده در داخل واحد شما در سیستم FTTH می باشد .

انواع کابل دراپ :

1- کابل دراپ دو مهار :

کابل فیبری تخت بوده که عموما از 2 تا 12 کور تشکیل شده است که به جهت شکننده بودن رشته های فیبر نوری ، دو مهار فلزی در دو طرف هسته وظیفه حفاظت از تار های فیبر نوری را بر عهده دارند . این کابل ها به عنوان کابل دراپ ایندور شناخته شده و می توانند دارای دو نوع روکش از نوع PVC و یا LSZH باشند . در شکل زیر ساختار این کابل ها را می بینیم :

کابل دراپ دو مهار

2- کابل دراپ 3 مهار :

کابل فیبر نوری که عموما از 2 تا 48 کور فیبر نوری تشکیل شده که به جهت شکننده بودن تار های فیبر نوری ، همانند کابل دراپ دو کور ، از دو محافظ در ساختار خود استفاده می کند . در ساختار کابل دراپ سه مهار ، برای افزایش دوام کابل در مقابل کشش و ضربه از یک مهار سوم فلزی ( معمولا فولاد یا استیل ) دیگر هم استفاده میشود که عملا شکل این کابل ها به شکل 8 انگلیسی تبدیل می شوند . عموما از این کابل های دراپ به عنوان کابل دراپ هوایی نام برده شده و عموما به عنوان کابل دراپ اوتدور شناخته می شود .

این نوع کابل ها می توانند دارای دو نوع روکش از نوع PVC و یا LSZH باشند . کابل با ژاکت LSZH در مقابل تابش اشعه خورشید مقاومت بیشتری داشته و در صورت سوختن ، فاقد گاز هالوژن که خفه کننده انسان هست می باشد . در شکل زیر برشی از یک کابل 3 مهار را می بینیم :
